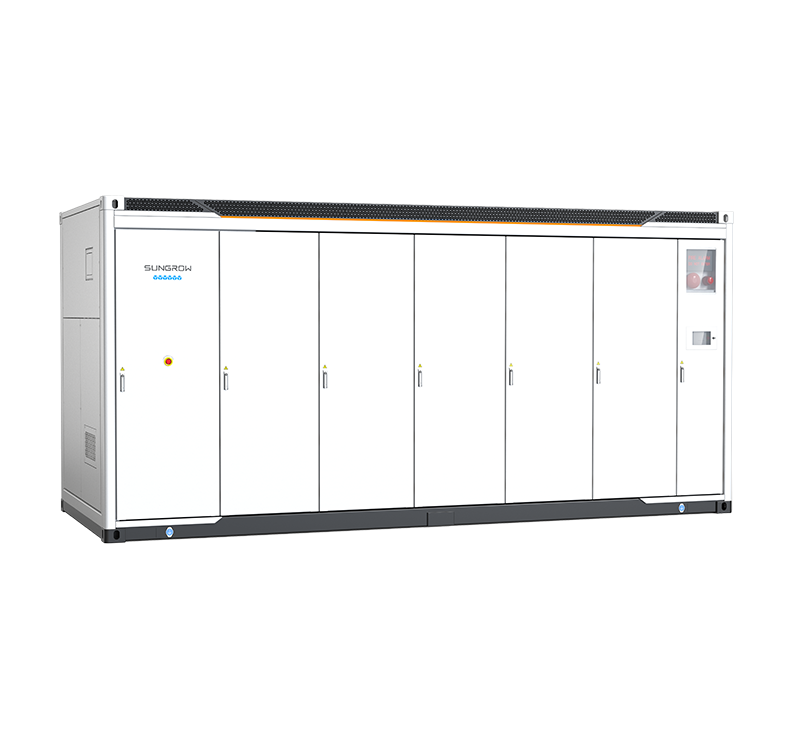

Système de stockage d'énergie (SSE)
hautement intégré pour un transport, une
exploitation et maintenance faciles
Tout est pré-assemblé, ne nécessite pas de
manipulation des modules de batteries sur site
8 heures d'installation nécessaires pour
la mise en service : dépose sur un scole et
branchements électriques
SÛR ET FIABLE
•
•
La gestion de la sécurité des circuits en CC
inclut une protection contre les coupures
rapides et les arc électriques
La protection de la batterie sur plusieurs
niveaux, formées par des systèmes autonomes
discrets offre une sécurité sans faille
EFFICACE ET FLEXIBLE
•
•
•
Le refroidissement liquide intelligent garantit
un rendement plus élevé et une durée de vie
des batteries allongée
La conception modulaire permet un
branchement en parallèle et une augmentation
facile du système
Cabinet extérieur IP54 et revêtement anti-
corrosion C5 en option
ype désignation ST2236UX
Données batterie
Type de cellule LFP
Capacité de la batterie (BOL) 2236 kWh
Plage de tension de sortie du système 1123~ 1500V
Données générales
Dimensions de l’unité de batterie (L * H * P) 9340*2600*1730 mm
Poids de l’unité de batterie 26,000 kg
Indice de protection IP 54
Plage de température de fonctionnement -30 à 50 °C (> 45 °C pertes de performances)
Humidité relative 0 – 95 % (sans-condensation)
Altitude. de fonctionnement max. 3000m
Système de refroidissement du bloc batterie Refroidissement par liquide
Sécurité incendie Têtes de gicleurs fusionnées,
Prévention des explosions NFPA 69 et ventilation des gaz IDLH
Interfaces de communication RS485, Ethernet
Protocoles de communication Modbus RTU, Modbus TCP
Conformité CE, IEC 62477-1, IEC 61000-6-2, IEC 61000-6-4, IEC 62619
1 HEURE D’APPLICATION-ST2236UX*2-4000UD-MV
BOL kWh (côté DC/AC LV) 4,472 kWh DC / 4,229 kWh AC
Nombre de ST2752UX 2
Modèle PCS SC4000UD-MV
Données de raccordement au réseau électrique
THD.max du courant < 3 % (à la puissance nominale)
Composant CC < 0,5 % (à la puissance nominale)
Facteur de puissance > 0,99 (à la puissance nominale)
Facteur de puissance ajustable 1,0 menant – 1,0 retard
Fréquence nominale du réseau électrique 50 / 60 Hz
Plage de fréquences du réseau 45 – 55 Hz / 55 – 65 Hz
Transformateur
Puissance nominale du transformateur 4 000 kVA
TensionBT /MV 0.8 kV / 33 kV
Type de refroidissement du transformateur ONAN (huile naturelle air naturel)
Type d’huile huile minérale (sans PCB) ou huile dégradable sur demande
---------------------------------------------------------------------
Nom du produit ST5015UX-2H ST5015UX-3H ST5015UX-4H
Côté CC
Type de cellule Type de cellule LFP
3,2 V / 314 Ah
Configuration de la batterie 416S12P
Capacité nominale 5015 kWh
Plage de tension nominale 1123,2 V – 1497,6 V
Côté AC
Puissance nominale CA 210 kVA * 12 127 kVA * 12 210 kVA * 6
Taux de distorsion du courant AC <
3 % (puissance nominale)
Composant CC <
0,5 %
Tension nominale CA 690 V
Plage de tension AC 621 V - 759 V
Terminaison (LV) 352 A * 3 Phase * 6 212 A * 3 Phase * 6 352 A * 3 Phase * 3
Facteur de puissance >
0,99 (puissance nominale)
Plage réglable de puissance réactive -100 % – 100 %
Fréquence nominale 50 Hz / 60 Hz
Méthode d’isolation Sans transformateur
Paramètres du système
Dimensions (L * H * P) 6058 * 2896 * 2438 mm
Poids 42,500 kg 42,500 kg 42,000 kg
Indice de protection IP55
Degré de protectioncontre la corrosion C4
Plage de température ambiante de
fonctionnement -30 °C à 50 °C (> 45 °C de déclassement)
Humidité de fonctionnement 0 % – 100 % (sans-condensation)
Altitude de fonctionnement max. 4000 m
Méthode de contrôle de la température Refroidissement par liquide intelligent
Système d’extinction des incendies
FACP, FK5112, détecteur de gaz de gaz inflammable, détecteur de fumée, détecteur
de chaleur, balise sonore, sonnette d’alarme, panneau d’avertissement, bouton d’arrêt
d’extincteur, système de ventilation, orifice de détente de pression, dispositif manuel de
commutation automatique et de démarrage d’urgence (par défaut)
Sprinkler, panneau d’évent d’explosion, aérosol (en option)
Communications Ethernet
Standard IEC 61000, IEC 62619, IEC 62933, G99, UN 38.3 / UN 3536, CE, IEC 62477
