HIGH YIELD
Advanced three-level technology, max. inverter
efficiency 99 %
Effective cooling, full power operation at 45 ℃
SMART O&M
Integrated zone monitoring function for online analysis and
trouble shooting
Modular design, easy for maintenance
SAVED INVESTMENT
Low transportation and installation cost due to
outdoor design
DC 1500 V system, low system cost
Q at night function optiona

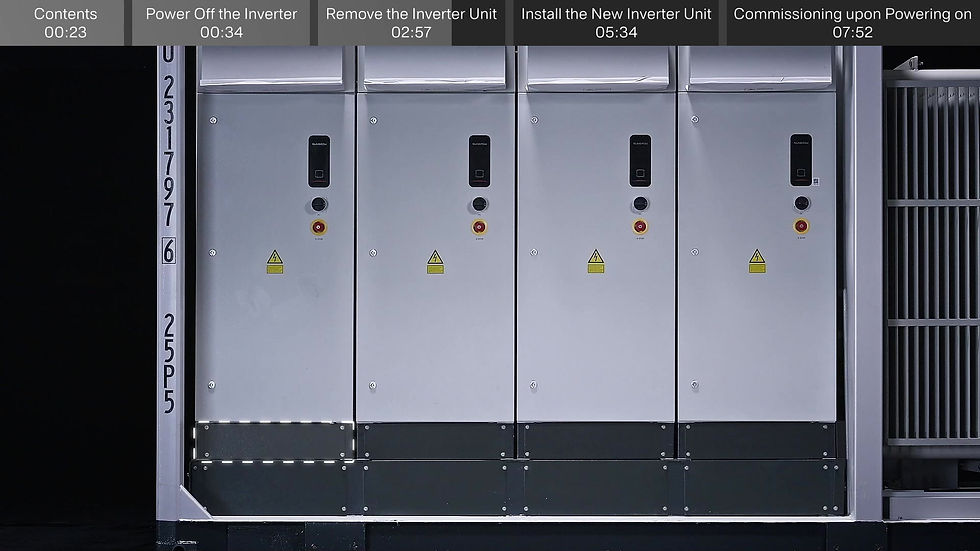

SG1100D/SG3300/4400UD-MV
ype designation
SG3300UD
SG4400UD
Input (DC)
Max. PV input voltage
1500 V
Min. PV input voltage / Startup input voltage
895 V / 905 V
MPP voltage range
895 V – 1500 V
No. of independent MPP inputs
3
4
No. of DC inputs
15 ( optional: 21 )
20 ( optional: 28 )
Max. PV input current
3 * 1435 A
4 * 1435 A
Max. DC short-circuit current
3 * 3528 A
4 * 3528 A
PV array configuration
Negative grounding or floating
Output (AC)
AC output power
3300 kVA @ 45 ℃
3399 kVA @ 40 ℃
3795 kVA @ 22.5 ℃
4400 kVA @ 45 ℃
4532 kVA @ 40 ℃
5060 kVA @ 22.5 ℃
Max. AC output current
3 * 1160 A
4 * 1160 A
Nominal AC voltage
630 V
AC voltage range
536 V – 693 V
Nominal grid frequency / Grid frequency range
50 Hz / 45 Hz – 55 Hz, 60 Hz / 55 Hz – 65 Hz
Harmonic (THD)
< 1.5 % ( at nominal power )
Power factor at nominal power / Adjustable power factor
> 0.99 / 0.8 leading – 0.8 lagging
Feed-in phases / AC connection
3 / 3
Efficiency
Max. efficiency / European efficiency
99.0 % / 98.8 %
Protection & Function
DC input protection
Load break switch + fuse
AC output protection
Circuit breaker
Overvoltage protection
DC Type II / AC Type II
Grid monitoring / Ground fault monitoring
Yes / Yes
Insulation monitoring
Yes
Surge protection
Yes
Q at night function
Optional
General data
Dimensions (W*H*D)
2340 mm * 2300 mm * 1550 mm
2900 mm * 2300 mm * 1550 mm
Weight
2.5 T
3.3 T
Topology
Transformerless
Degree of protection
IP65
Night power consumption
< 200 W
Operating ambient temperature range *
-35 ℃ - 60 ℃ ( > 45 ℃ derating )
Allowable relative humidity range
0 % – 100 %
Cooling method
Temperature controlled forced air cooling
Max. operating altitude
4000 m ( > 3000 m derating )
Display
LED indicators, Ethernet + WebHMI
Communication
Standard: RS485, Ethernet
Compliance
CE, IEC 62109, IEC 61727, IEC 62116, IEC 60068, IEC 61683, VDE-AR-N
4110:2018, VDE-AR-N 4120:2018, EN 50549-2, UNE 206007-1:2013, NTS 631,
UTE C15-712-1:2013
-------------------------------------------------------------------------------------------
Type désignation SG3300UD-MV SG4400UD-MV
Entrée (CC)
Tension d’entrée V max 1500 V
Tension d’entrée V min / Tension d’entrée de démarrage 895 V / 905 V
Plage de tension MPP 895 ~ 1500 V
Nombre. d’ entrées MPP indépendantes 3 4
Nombre. d’ entrées DC 15 (option : 18/21 entrées de mise à la
terre négative)
20 (option : 24/28 entrées de mise à la
terre négative)
Courant d’entrée PV max 3 * 1435 A 4 * 1435 A
Courant court-circuit DC 3 * 3528 A 4 * 3528 A
Configuration du réseau PV Mise à la terre négative ou flottante
Sortie (CA)
Puissance de sortie AC
3300 kVA @ 45 °C
3399 kVA @ 40 °C
3795 kVA @ 22,5 °C
4400 kVA @ 45 °C
4532 kVA @ 40 °C
5060 kVA @ 22,5 °C
Courant max. de sortie onduleur 3 * 1160 A 4 * 1160 A
Courant de sortie max 219,2 A 292,2 A
Plage de tension AC 10 kV – 35 kV
Fréquence nominale / Plage de fréquence 50 Hz / 45 – 55 Hz, 60 Hz / 55 – 65 Hz
Harmonique (THD) < 3 % (à la puissance nominale)
Facteur de puissance à la puissance nominale /
Facteur de puissance réglable >0,99 / 0,8 inductif – 0,8 capacitif
Phases-d’ alimentation / Connexion CA 3 / 3-PE
Rendement
Rendement max. onduleur 99,0 %
Rendement euro onduleur 98,8 %
Transformateur
Puissance nominale du transformateur 3300 kVA 4400 kVA
Puissance max. du transformateur 3795 kVA 5060 kVA
Tension BT/HTA 0,63 kV / (10 – 35) kV
Impédance 7 % (0 – ±10 %) @ 3300 kVA 8 % (0 – ±10 %) @ 4400 kVA
Vecteur du transformateur Dy11
Type de refroidissement du transformateur ONAN
Type d’huile huile minérale (sans PCB) ou huile dégradable sur demande
Protection et fonction
Protection l’entrée DC Interrupteur sectionneur + fusible
Protection sortie transformateur Disjoncteur
Protection de la sortie AC HTA Disjoncteur
Protection contre les surtensions DC Type II / AC Type II
Surveillance du réseau / Surveillance des défauts à la terre Oui / Oui
Surveillance de l’isolation Oui
Protection contre les surchauffes Oui
Fonction Q nuit Option
Données générales
Dimensions (L*H*P) 6058*2896*2438 mm
Poids 17,5 T 20 T
Degré de protection Onduleur : IP65 / Autres : IP54
Alimentation électrique auxiliaire 5 kVA (en option : max. 40 kVA)
Plage de température ambiante de fonctionnement -35 à 60 °C (> 45 °C de déclassement)
Plage d’humidité relative autorisée 0 – 100 %
Méthode de refroidissement Refroidissement par air forcé à température contrôlée
Altitude de fonctionnement max. 1000 m (standard) / > 1000 m (en option)
Affichage Indicateurs LED, WLAN+WebHMI
Communications Standard : RS485, Ethernet; en option : fibre optique
Conformité
CE, IEC 62109, IEC 61727, IEC 62116, IEC 60068, IEC 61683, IEC62271-202, VDE-
AR-N 4110:2018, VDE-AR-N 4120:2018, EN 50549-2, UNE 206007-1:2013, P.O.12.3,
UTE C15-712-1:2013
Support de réseau Fonction Q nuit (en option), L/HVRT, contrôle de la puissance active et réactive
et contrôle rampe de puissance
